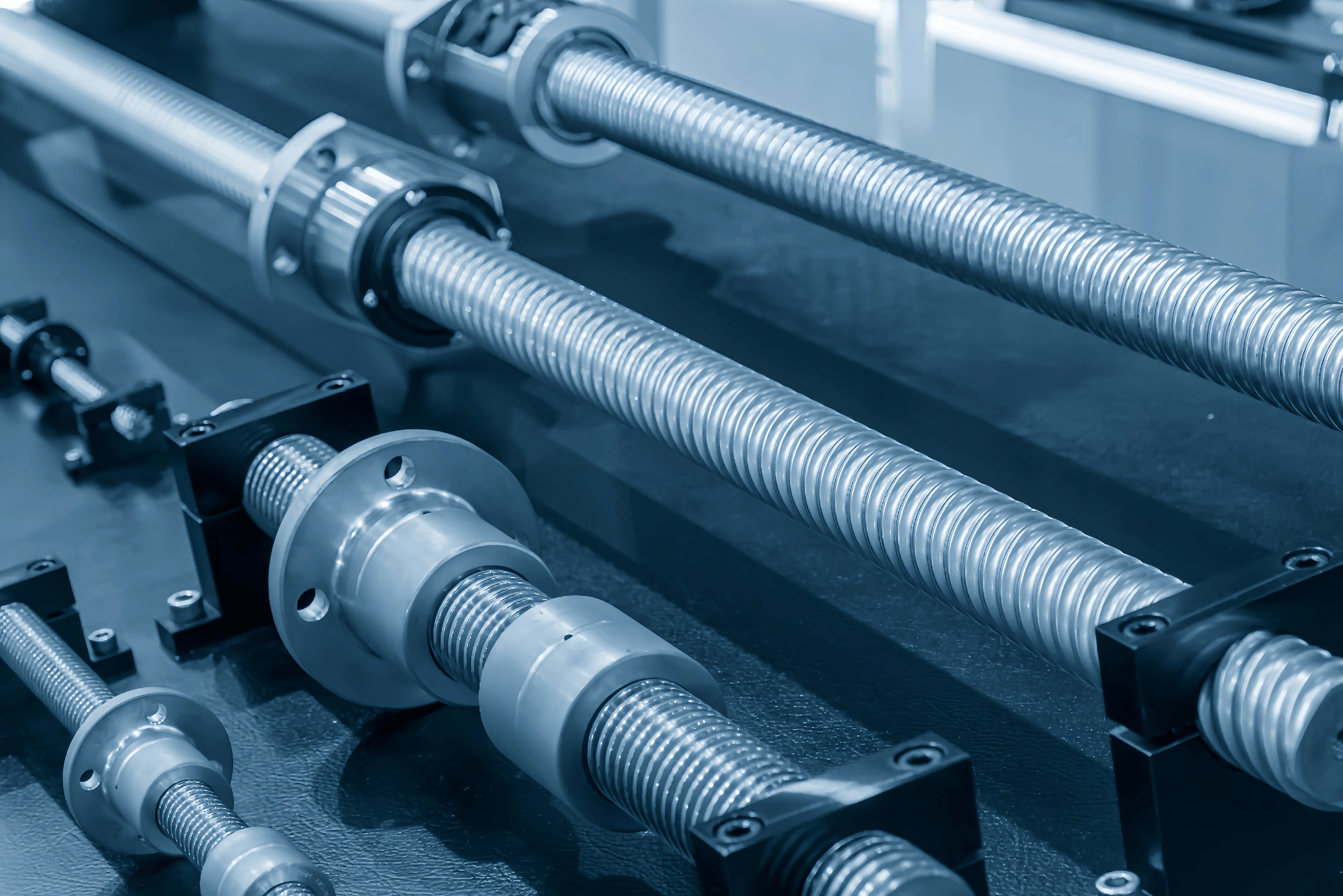

高精度ボールねじ

ボールねじの選定について

標準在庫品ボールねじ

受注生産品ボールねじ

ボールねじの選定につい

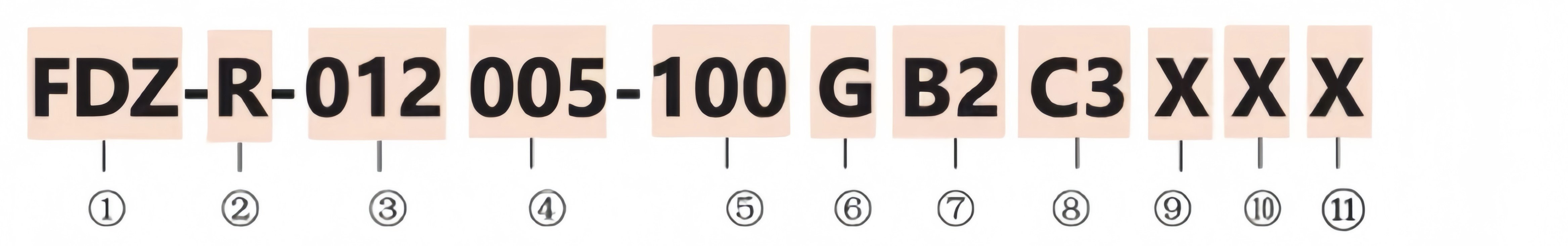

ボールねじ呼び番号

①ボールナット寸法検索コード

⑴フランジ(X/F/Y) X：カスタムオーダー　F：フランジ付き　Y：円柱型フランジ

⑵循環方式(D/N/F/J/C)

⑶予圧方式(D/L/B/Z/O)

②ねじれ方向　　　　　　　③呼び外径

④呼びリード　　　　　　　⑤有効軸長さ

⑥製造方式　　　　　　　　⑦有効巻数

⑧リード精度等級　　　　　⑨予圧トルク

⑩ねじ軸カスタマイズ加工コード

⑪ボールナットカスタマイズ加工コード

循環方式について

内部循環エンドキャップ式(D)

•Internal Circulation End Block System (D)

内部循環固定デフレクター式(N)

•Internal Circulation Fixed System(N)

内部循環浮動デフレクター式(F)

•Internal Circulation Floating Guide Plate System (F)

内部循環こま式(J)

•Internal Circulation Matrix System(J)

外部循環リターンチューブ式(C)

•External Circulation ReturnTube System (C)

循環方式

RECIRCULATION

SYSTEM

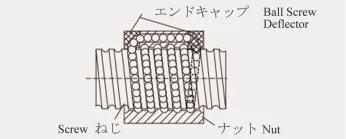

内部循環エンドキャップ式(D)

Internal Circulation End Block System

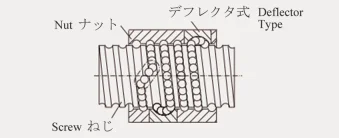

内部循環固定デフレクター式(N)

Internal Circulation Fixed System

構造図

Structure

特徴

characteristic

最も高速送りに適したナットです。

This nut is most suitable for high-speed feeding.

最もコンパクトなナットです。中・小リード、中・低速に適用

This is the most compact nut.

Applicable to medium/small leads and medium/low speeds.

ナット外径

Nut outer diameter

小

little

有効卷数

Number of Ball Circuits

注文時に指定可(≤6卷)

Custom made (≤6 squares)

注文時に指定可(≤8卷)

Custom made (≤8 squares)

螺旋線数

number of spiral lines

1

循環方式

RECIRCULATION

SYSTEM

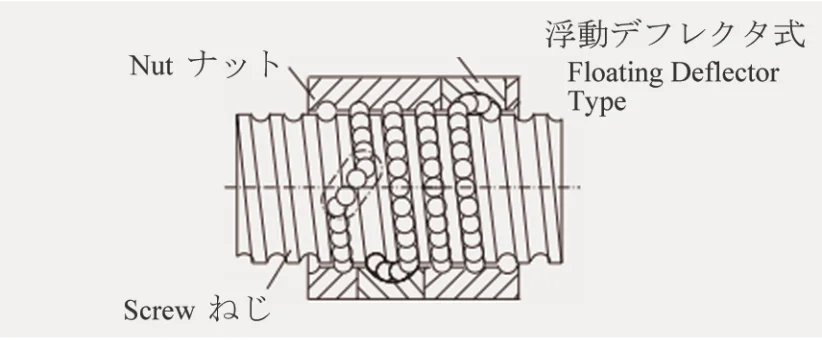

内部循環浮動デフレクター式 (F)

Internal Circulation Floating Guide Plate System

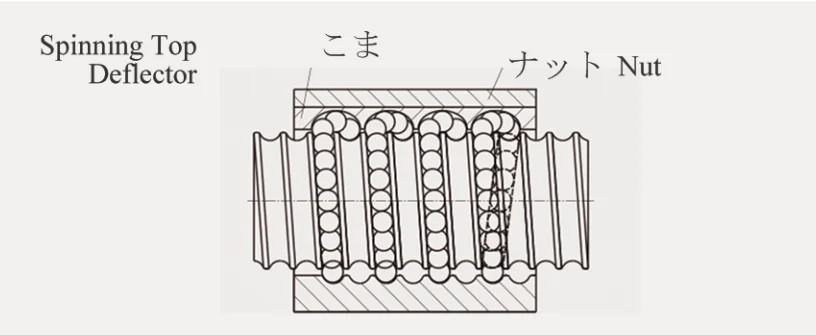

内部循環こま式(J)

Internal Circulation Matrix System

構造図

Structure

特徵

characteristic

コンパクトなナットです。中・小リード、中・低速に適用。

A compact nut. Applicable to medium/small leads and medium/low speeds.

ナット外径

Nut outer diameter

小

little

有効卷数

Number of Ball Circuits

注文時に指定可(≤ 6卷)

Custom made (≤6 squares)

螺旋線数

number of spiral lines

1

循環方式

RECIRCULATION

SYSTEM

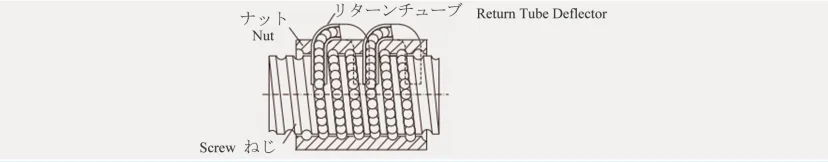

外部循環リターンチューブ式(C)

External Circulation Return Tube System

構造図

Structure

特徵

characteristic

最も一般的なナットで、中・小リー ド、中・低速に適用。

The mostcommon nut,suitable for medium to small lead, medium to low speed

ナット外径

Nut outer diameter

小

little

有効卷数

Number of Ball Circuits

注文時に指定可(≤ 6卷)

Custom made (≤6 squares)

螺旋線数

number of spiral lines

1

予圧方式について

ダブルナットスペーサー予圧(D)

Double NutSpacer Preload System(D)

ダブルナットピン予圧(L)

Double NutPin Preload System (L)

シングルナットオフセット予圧(B)

Single NutOffsetPreload(B)

シングルナットオーバーサイズボール予圧(Z)

Single NutOversize Ball Preload System(Z)

予圧なし(0)

WithoutPreload System(O)

ボールねじ予圧方式

PRELOAD SYSTEM

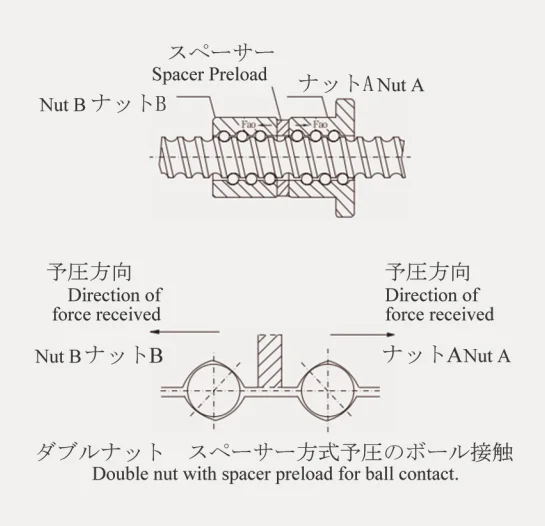

ダブルナット スペーサー予圧(D)

Double Nut Spacer Preload System

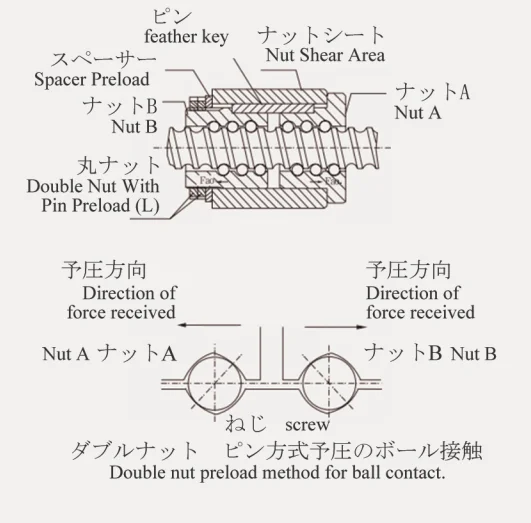

ダブルナットピン予圧(L)

Double Nut Pin Preload System

構造図

Structure

特徵

characteristic

最も幅広い用途に対応し、出荷時に適切な予圧に調整します。

This nut is most suitable for high-speed feeding.

低精度から中精度の用途で使用されることが多く、予圧力の調整が可能です。

This is the most compact nut.

Applicable to medium/small leads and medium/low speeds.

ナット外径

Nut outer diameter

小

little

有効卷数

Number of Ball Circuits

注文時に指定可(≤6卷)

Custom made (≤6 squares)

注文時に指定可(≤8卷)

Custom made (≤8 squares)

螺旋線数

number of spiral lines

1

循環方式

RECIRCULATION

SYSTEM

内部循環浮動デフレクター式(F)

Internal Circulation Floating Guide Plate System

内部循環こま式(J)

Internal Circulation Matrix System

構造図

Structure

特徵

characteristic

コンパクトなナットです。中・小リード、中・低速に適用。

A compact nut. Applicable to medium/small leads and medium/low speeds.

ナット外径

Nut outer diameter

小

little

有効卷数

Number of Ball Circuits

注文時に指定可(≤ 6卷)

Custom made (≤6 squares)

螺旋線数

number of spiral lines

1

精密ボールねじ FFL型内部循環ダブルナット(ピン方式)予圧ボールねじ

精密ボールねじ FF0型 FFZ型 ボールねじ

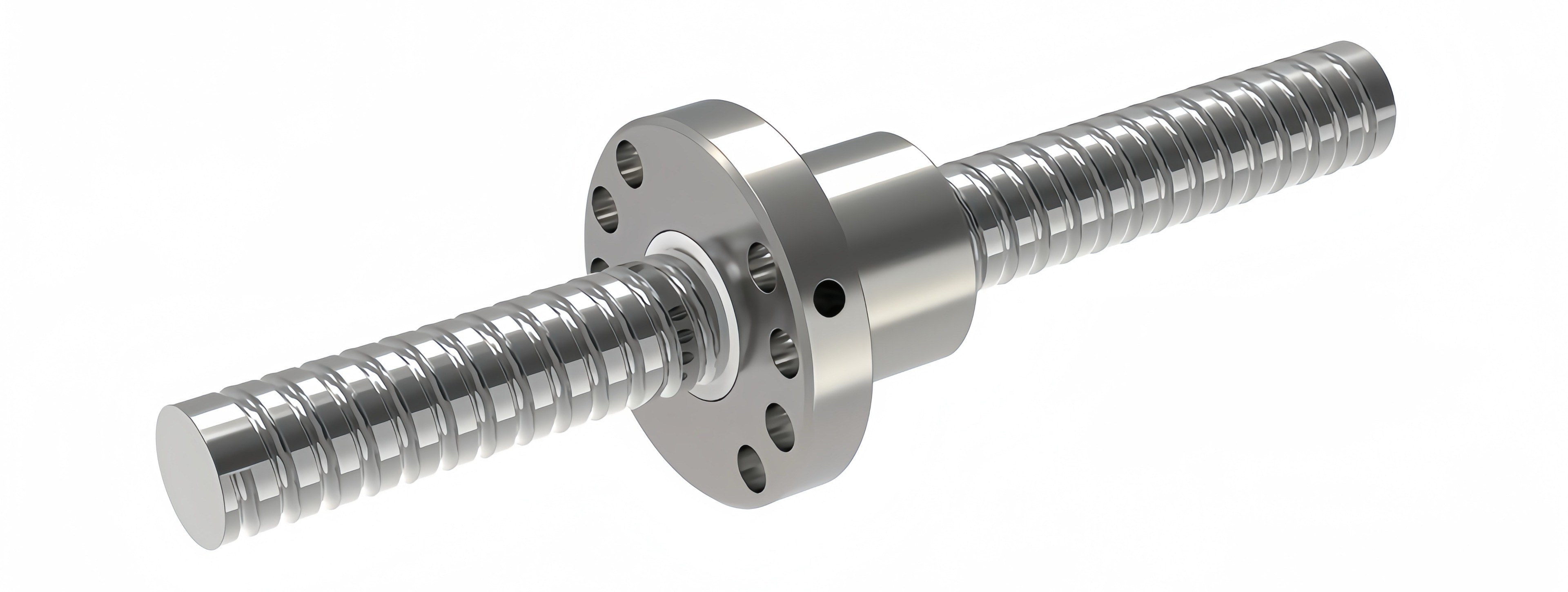

転造ボールねじ FJO型 高負荷

精密ボールねじと同じナットの採用により、精度や耐久性・動作性が確保されます。

転造ボールねじ FDO型 高速

精密ボールねじと同じナットの採用により、精度や耐久性・動作性が確保されます。

精密ボールねじ FFB型 内部循環オフセット予圧ボールねじ

シングルナットで比較的コンパクトです。 中精度・高精度、 低負荷の場合に適用します。

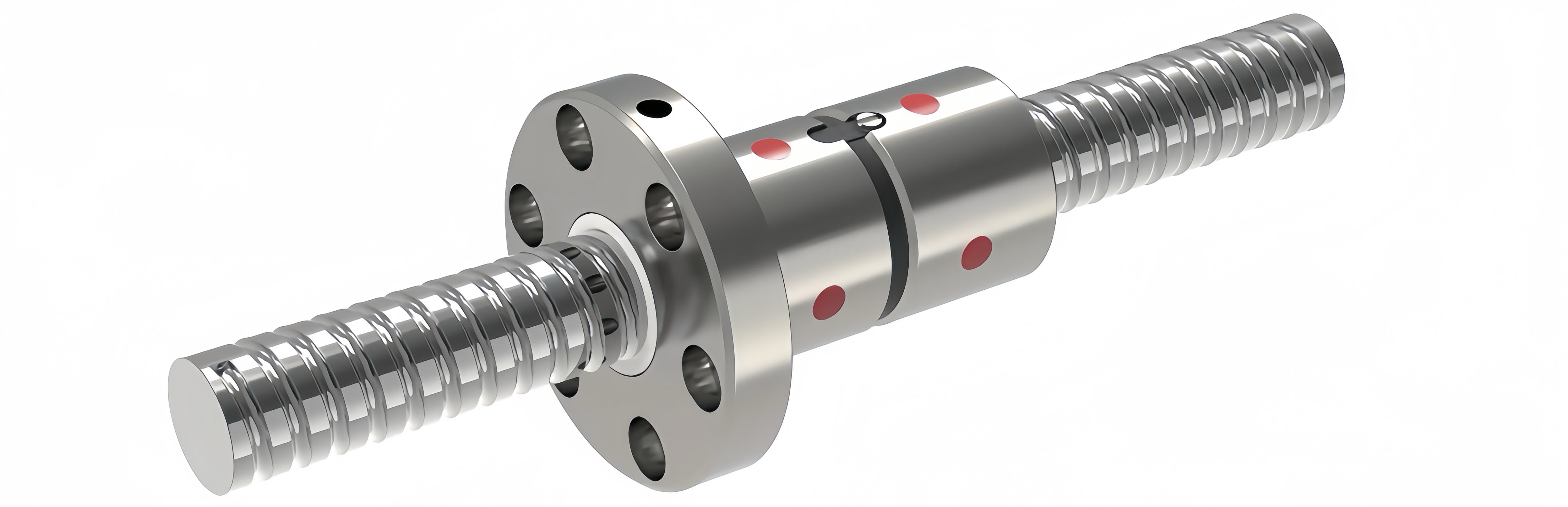

精密ボールねじ FFD型 内部循環ダブルナット(スペーサー方式)予圧ボールねじ

ダブルナットスペーサーによる予圧あり。 中・小リード、中・低速の場合に適しています。

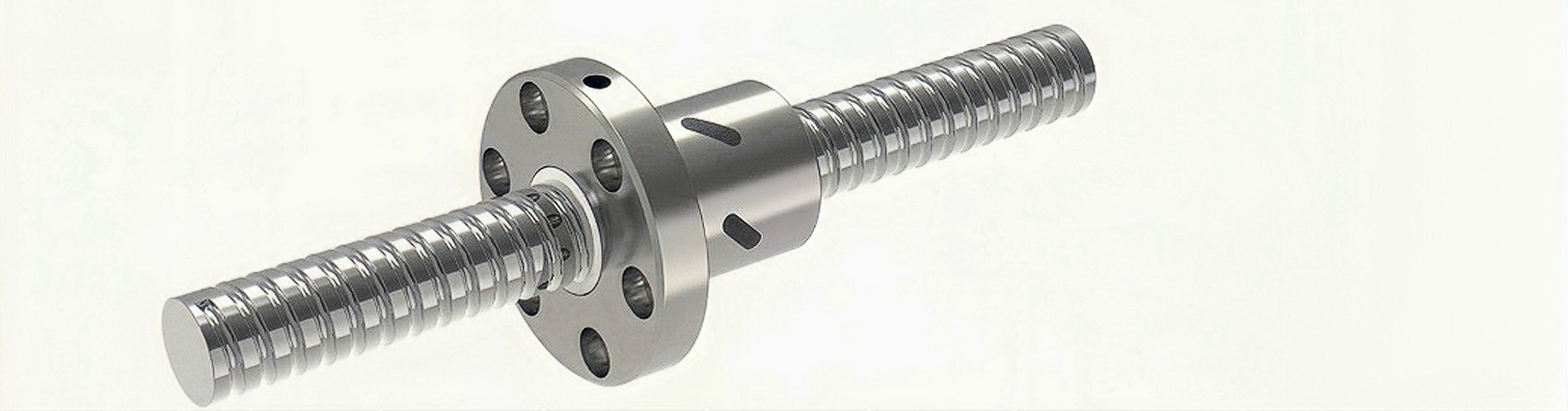

精密ボールねじ FNB型 内部循環オフセット予圧ボールねじ

オフセット予圧により、 ナットサイズはコンパクトなまま 中・高精度に適用可能です。

精密ボールねじ FND内部循環ダブル ナッ ト(スペーサー方式)予圧ボールね じ

中・小リードに適用、スペーサー予圧にて 適切な予圧に調整します。

精密ボールねじ FJO型 高負荷ボールねじ

軸径80㎜〜の大型のボールねじで、中・小リード、 中・低速に適しています。

精密ボールねじ FJD型 大型高負荷ガスケット予圧式 ボールねじ

軸径80㎜〜の大型のボールねじで、ダブルナットスペーサー予圧により、更なる高負荷に適しています。

精密ボールねじ FDD型 高速精密ボールねじ

高速送りに適しています。 ダブルナットスペーサーによる、予圧あり。

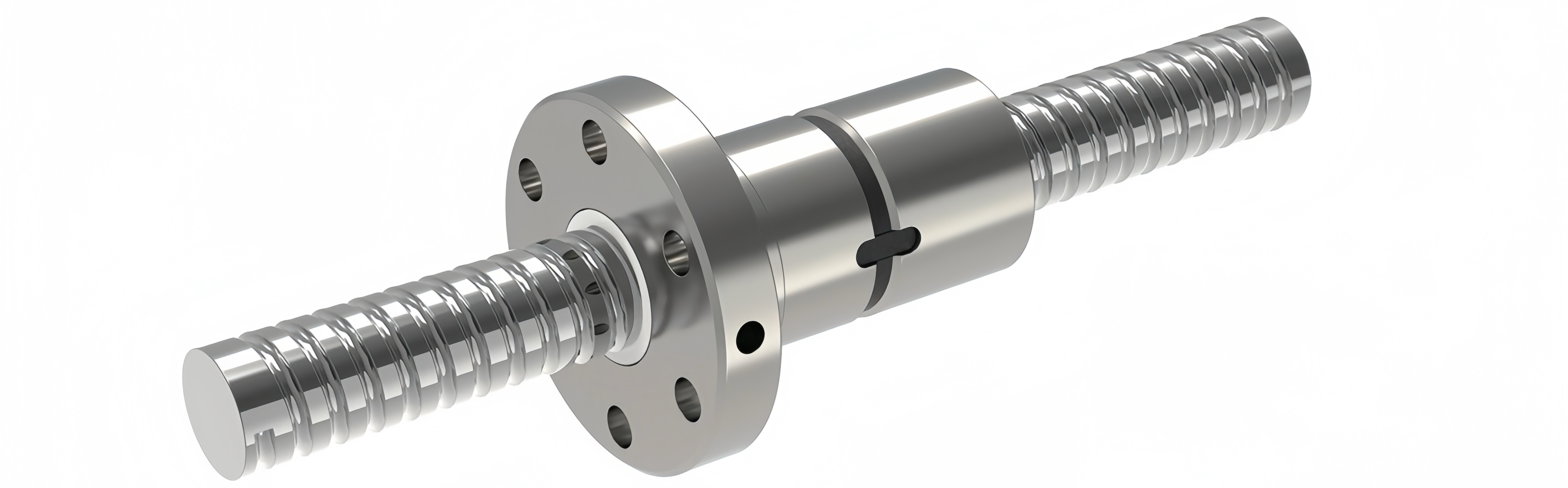

精密ボールねじ FDD型 小型高速精密ボールね

高速送りに適しており、ナットが少し コンパクトです。 ダブルナットスペーサーによる予圧あり。

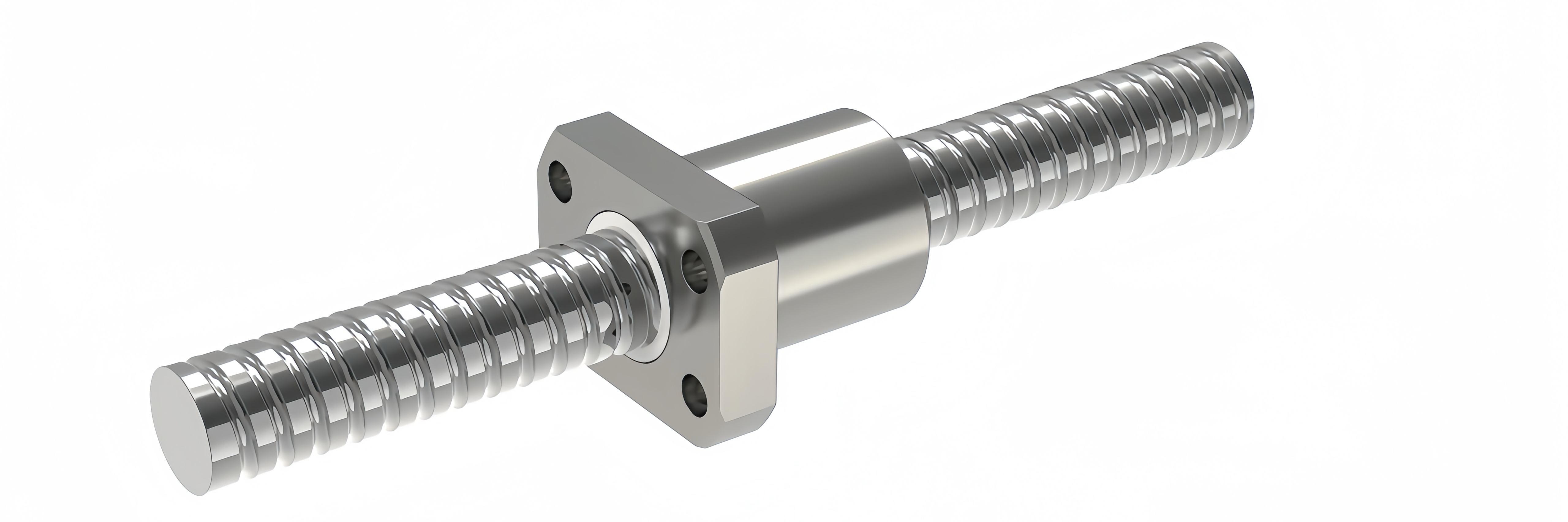

精密ボールねじ FJO型 ミニチュアボールねじ

軸径が8㎜〜と非常にコンパクトで、中・小リード及び、 中・低速に適しています。

精密ボールねじ FDO型 大リード高速ボールねじ

高速送りに適した大リードの精密ボールねじです。

精密ボールねじ FDO型 小型高速精密ボールね

高速送りに適しています。 ナットサイズが少しコンパクトに なっています。

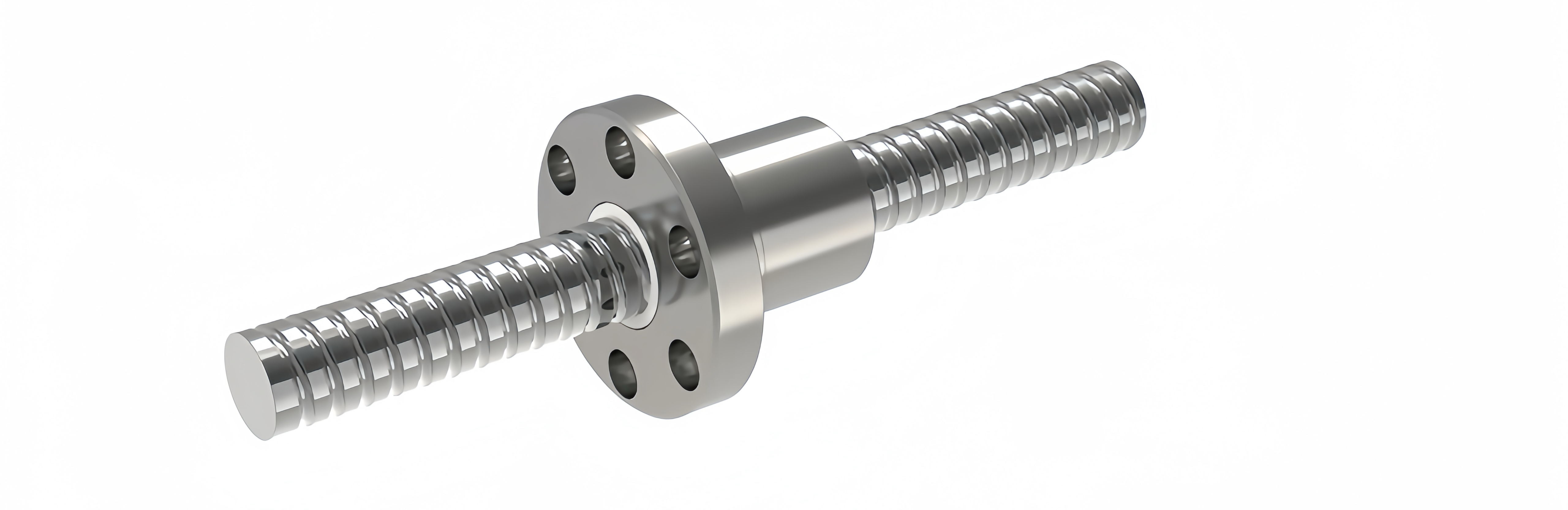

精密ボールねじ FDO型 高速精密ボールねじ

高速送りに適しています。

    受注生産品ボールねじ

    カスタムオーダー

  • ナット、軸端(ヘッド)、軸端(テール)のカスタマイズ可能。
  • 材料指定、表面処理、サイズ変更にも対応しております。
  • 廃盤品・特注品など、現物がない状態であっても 　図面や写真から同一の製品を設計＆製造することも可

    • 製作範囲

    ねじ軸：φ4〜φ200　　精度　：C0〜C7
